DeepFlow 架构
#1. 软件架构
DeepFlow 主要由 Agent 和 Server 两个组件构成。Agent 以各种形态广泛运行于 Serverless Pod、K8s Node、云服务器、虚拟化宿主机等环境中,采集这些环境中所有应用进程的观测数据。Server 运行在一个 K8s 集群中,提供 Agent 管理、数据标签注入、数据写入、数据查询等服务。
DeepFlow 社区版软件架构
DeepFlow 企业版拥有更多的软件组件,以提供更加完善的数据分析、全栈及多区域数据管理、告警管理、报表管理、视图管理、租户管理能力。
#2. 设计理念
DeepFlow 的名称来自于我们对实现可观测性的认知:对每一次应用调用(Flow)的深度(Deep)洞察。DeepFlow 中的所有可观测性数据都是以调用为核心组织的:原始的调用日志、聚合生成的应用性能指标和服务全景图、关联生成的分布式追踪火焰图,以及在每一个调用生命周期内的网络性能指标、文件读写性能指标、函数调用栈性能剖析等。我们认识到这些可观测性数据在采集和关联上的困难,使用 eBPF 技术实现了零侵扰(Zero Code)的数据采集,并利用智能编码(SmartEncoding)机制实现了所有数据的全栈(Full Stack)关联。
DeepFlow 基于 eBPF 技术实现零侵扰的全栈数据采集
除了能够利用 eBPF 技术零侵扰采集观测数据以外,DeepFlow 还支持集成主流的可观测性技术栈,例如支持作为 Prometheus、OpenTelemetry、SkyWalking、Pyroscope 等技术栈的存储后端,并提供 SQL、PromQL、OTLP Export 能力作为 Grafana、Prometheus、OpenTelemetry、SkyWalking 的数据源,使得开发者可以快速将其融入到自己的可观测性解决方案中。当作为存储后端时,DeepFlow 并不只是简单的存储数据,利用领先的 AutoTagging 和 SmartEncoding 机制,高性能、自动化的为所有观测信号注入统一的属性标签,消除数据孤岛,并增强数据的下钻切分能力。
#3. DeepFlow Agent
DeepFlow Agent 使用 Rust 语言实现,有着极致的处理性能和内存安全性。
Agent 采集的数据包括如下三类:
- eBPF 观测信号
- AutoMetrics
- 基于 eBPF(Linux Kernel 4.14+)采集所有服务的全栈 RED 黄金指标
- 基于 cBPF(Linux Kernel 2.6+)、Winpcap(Windows 2008+)采集所有服务的全栈 RED 黄金指标、网络性能指标
- AutoTracing
- 基于 eBPF(Linux Kernel 4.14+)分析 Raw Request 数据的关联性,计算分布式调用链
- 基于 cBPF(Linux Kernel 2.6+)数据,编写 Wasm Plugin 解析业务流水号以关联 Raw Request 数据,计算分布式调用链
- AutoProfiling
- 基于 eBPF(Linux Kernel 4.9+)采集函数粒度的持续性能剖析数据,并与分布式追踪数据自动关联
- 基于 cBPF(Linux Kernel 2.6+)、Winpcap(Windows 2008+)分析网络包时序,生成网络性能剖析数据以推断应用性能瓶颈
- AutoMetrics
- 插桩观测信号:收集主流开源 Agent、SDK 的观测数据,例如 Prometheus、OpenTelemetry、SkyWalking、Pyroscope 等
- 标签数据:同步云 API、K8s apiserver、和 CMDB 中的资源和服务信息,用于为所有观测信号注入统一标签
此外,Agent 支持基于 WASM 向开发者提供可编程接口,用于解析 Agent 尚未识别的应用协议,以及构建面向具体场景的业务分析能力。
Agent 支持运行于各种工作负载环境中:
- 以进程形态运行于 Linux/Windows 服务器中,采集服务器中所有进程的观测数据
- 以独立 Pod 形态运行于每个 K8s Node 中,采集 K8s Node 中所有 Pod 的观测数据
- 以 Sidecar 形态运行于每个 K8s Pod 中,采集 Pod 中所有 Container 的观测数据
- 以进程形态运行于 Android 终端设备操作系统中,采集终端设备中所有进程的观测数据
- 以进程形态运行于 KVM、Hyper-V 等宿主机中,采集所有虚拟机的观测数据
- 以进程形态运行于独占的虚拟机上,采集并分析来自 VMware VSS/VDS 的镜像网络流量
- 以进程形态运行于独占的物理机上,采集并分析来自物理交换机的镜像网络流量
#4. DeepFlow Server
DeepFlow Server 使用 Golang 实现,由 Controller、Labeler、Ingester、Querier 等模块组成:
- Controller:管理 Agent、均衡调度 Agent 与 Server 的通信关系、同步 Agent 收集的 Tag 数据。
- Labeler:为所有观测信号计算统一的属性标签。
- Ingester:向 ClickHouse 中存储观测数据,向 otel-collector 导出观测数据。
- Querier:观测数据查询,提供统一的 SQL/PromQL 接口查询所有类型的观测数据。
DeepFlow 的标签注入机制有两个特点:
- AutoTagging:自动为所有观测数据注入统一的属性标签,包括云资源属性、容器资源属性、K8s Label/Annotation/Env、CMDB 中的业务属性等,消除数据孤岛,增强数据的下钻切分能力
- SmartEncoding:仅向数据中注入少量预先编码的元标签(Meta Tag),其余绝大多数标签(Custom Tag)与观测信号分离存储。通过自动的关联查询机制,使得用户获得直接在大宽表(BigTable)上查询的体验。在生产环境中的实际运行数据表明 SmartEncoding 可将标签存储开销降低一个数量级。
Server 的多集群、多区域管理能力

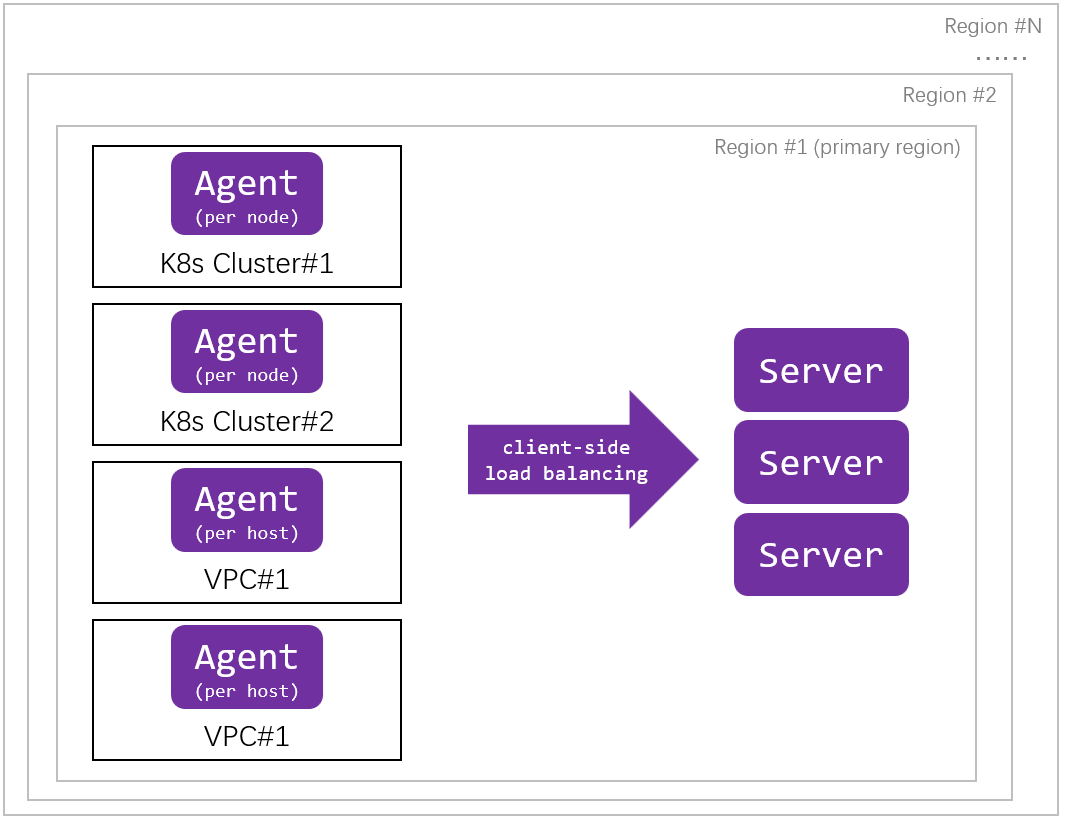

DeepFlow Server 以 Pod 形态运行在 K8s 集群中,支持水平扩展。Server 集群能够自动根据 Agent 的数据均衡调度 Agent 与 Server 之间的通信关系。一个 Server 集群可管理多个异构资源池中的 Agent。企业版支持多 Region 统一管理。
